Permettere precise rotazioni nella macchine, di questo si occupano i nostri cuscinetti.

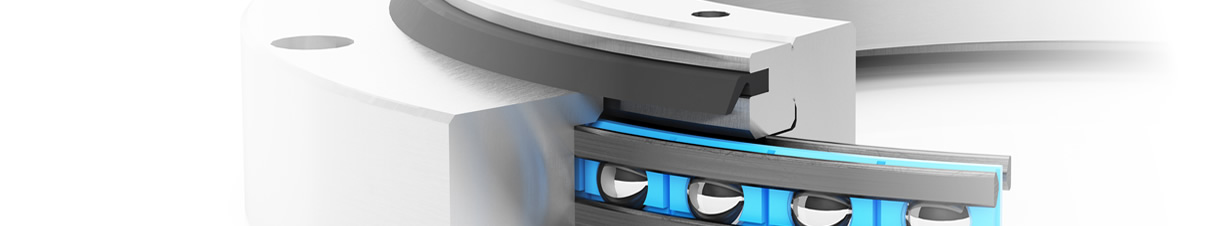

Quattro anelli di scorrimento in acciaio ed una gabbia contenente le sfere.
Il minimo indispensabile per creare un sistema di rotazione compatto, leggero e personalizzabile.
Alla base di tutto ció vi è un principio brevettato composto da quattro anelli che costituiscono il cuore del cuscinetto. Mediante un procedimento di rettifica sviluppato appositamente si ottiene una pista di scorrimento delle sfere estremamente precisa. Il rotolamento avviene pertanto non direttamente tra il corpo del cuscinetto e la costruzione di contenimento ma sui quattro anelli aperti, generando un minimo attrito.
La geometria a 4 punti di contatto permette inoltre al cuscinetto di supportare carichi provenienti da ogni direzione.
Integrazione diretta del cuscinetto nell'applicazione, minimo spazio richiesto per il montaggio, possibilità di supportare carichi provenienti da qualsiasi direzione grazie alla geometria a 4 punti di contatto, elevata precisione assiale e radiale, eccezionale scorrevolezza del sistema garantita dalla forma delle piste di scorrimento, estrema resistenza agli urti grazie all'elasticità dell'insieme, resistenza alla rotazione personalizzabile in fase di montaggio .
Il cuscinetto in elementi è il prodotto per eccellenza di Franke. La sua semplicità e versatilità permettono di raggiungere risultati difficilmente ottenibili con altri sistemi in commercio.

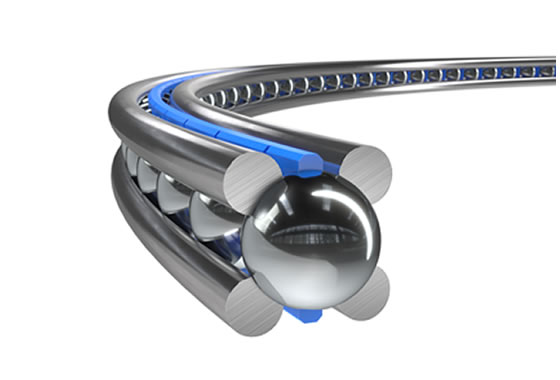

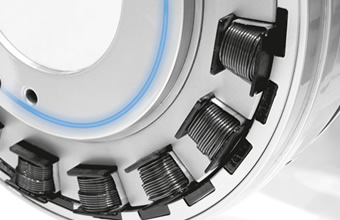

Il cuscinetto in elementi è composto da quattro vie di scorrimento ed una gabbia contenente le sfere. E' proposto in due serie (LEL e LER) che si distinguono dalla geometria della sezione.

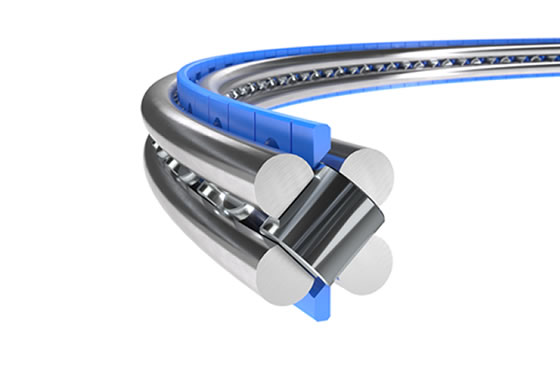

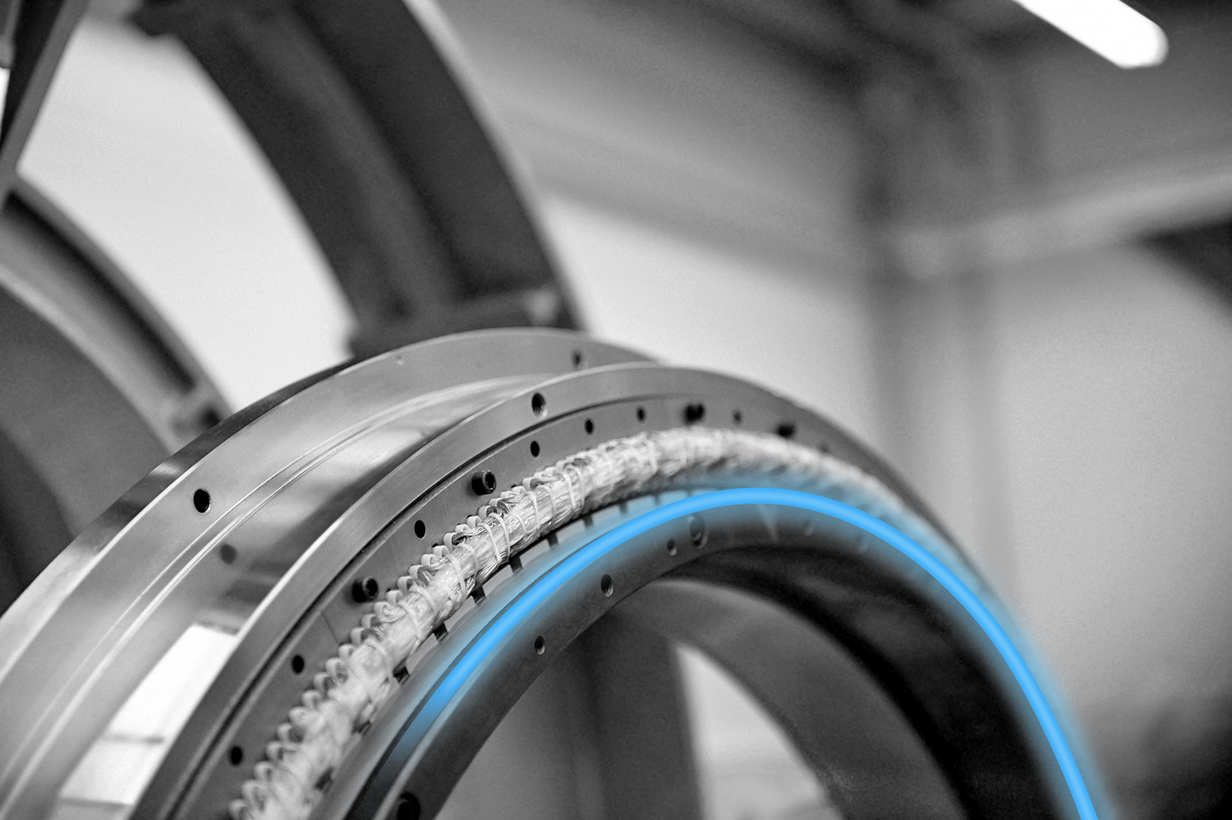

Dai primi mesi del 2019 il cuscinetto in elementi è proposto anche nella versione LEW con scorrimento su rulli incrociati a garanzia di elevata rigidità e scorrevolezza anche in presenza di importanti carichi ribaltanti.
Ottima soluzione per applicazioni estremamente compatte, leggere precise e veloci.
Il cuscinetto a sezione sottile Franke è il prodotto più recente della famiglia dei cuscinetti. Le dimensioni molto compatte lo rendono insostituibile in molte applicazioni.
Il cuscinetto a sezione sottile è composto da due anelli in acciaio ed una gabbia contenente le sfere. La serie più recente ( LSA) è proposta in tre sezioni a partire da 4mm di ingombro.
Soluzione economica, di facile utilizzo ed intercambiabile con i classici cuscinetti a sezione sottile.

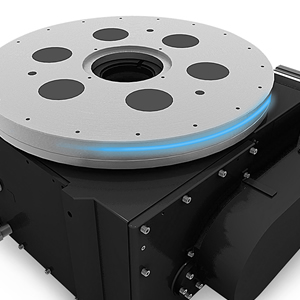

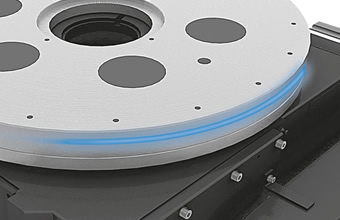

Il cuscinetto assemblato Franke è la soluzione pronta per l'uso. Completo di flange con forature di fissaggio si differenzia dalle classiche ralle di rotazione in termini di peso, ingombro, precisione e velocità.
Franke utilizza la propria tecnologia, precedentemente descritta, del cuscinetto in elementi per la costruzione dei cuscinetti assemblati. Ritroviamo quindi le caratteristiche già elencate per il cuscinetto in elementi inserite all'interno di una struttura che viene offerta in acciaio (LVA), in alluminio (LVB), per elevate velocità (LVC), in acciaio con dentatura (LVD) ed in alluminio con dentatura per cinghia (LVE).
Da sottolineare le prestazione delle versioni in alluminio, che garantiscono uguali capacità di carico e durata della versione in acciaio, ma con una riduzione del peso fino al 65% oltre a garantire una buona resistenza all'ossidazione delle superfici esterne.
Molti diametri sono inoltre disponibili in pronta consegna dal nostro magazzino.

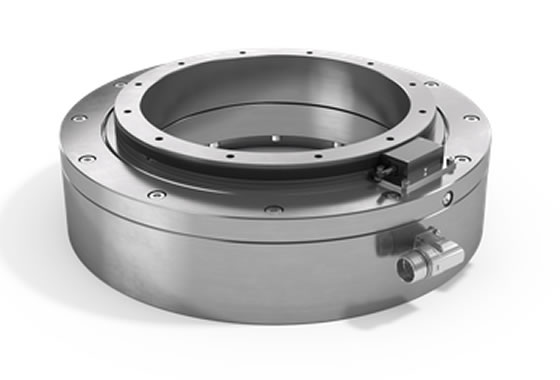

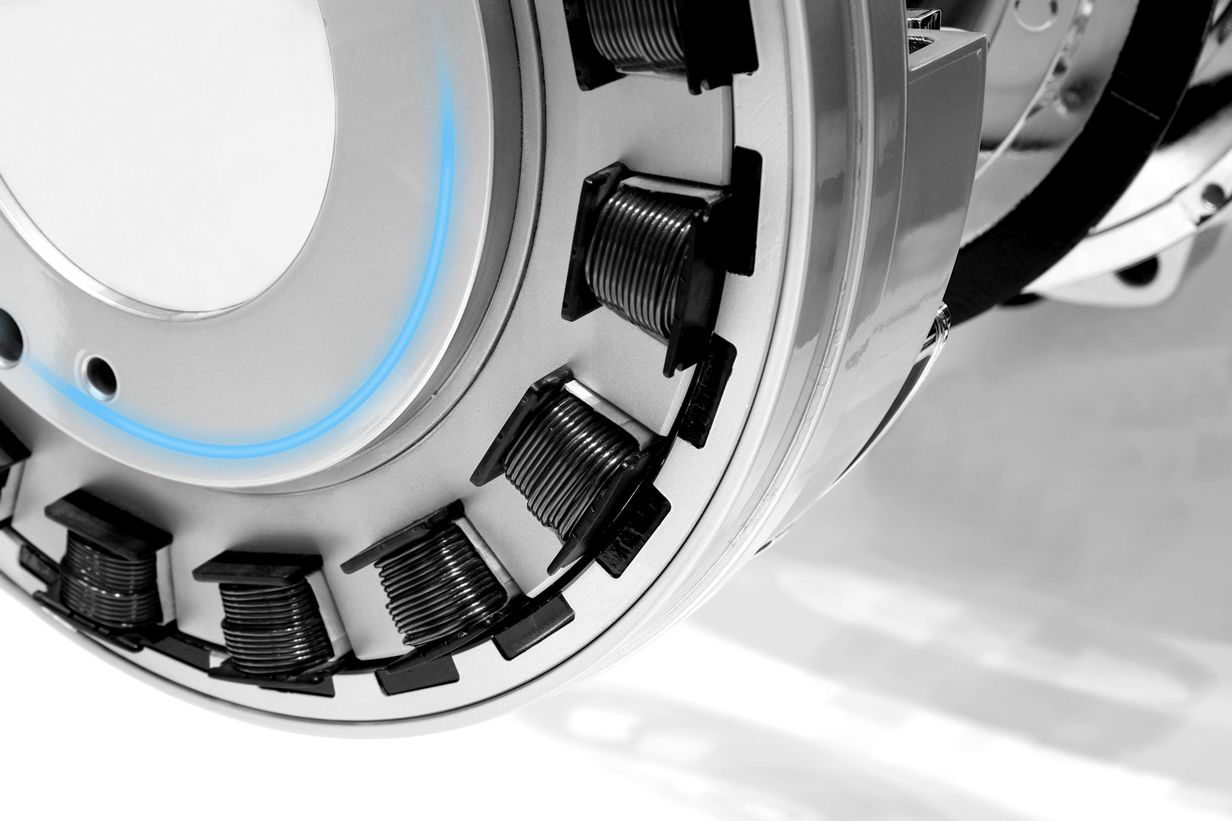

La novità dell'anno in corso è la serie standard di cuscinetti assemblati con motore coppia ( Direct Drive) integrato. Questo nuovo prodotto denominato Franke Torque LTD è proposto in quattro taglie da 100 a 385mm di diametro, realizzato in acciaio trattato o alluminio.
LTD è un prodotto che racchiude in sè tutti i componenti necessari per automatizzare in modo semplice un movimento rotatorio: cuscinetto in grado di supportare elevati carchi, motore brushless inegrato e sistema di misurazione. Tutto in un unico corpo senza dover ricorrere ad accoppiamenti con motori e sistemi di trasmissione che aumentano gli attriti e riducono il rendimento.
Cuscinetto in elementi LEW7
Cuscinetto in elementi LEL

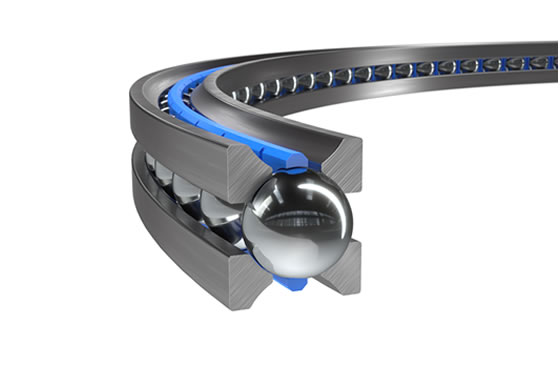

Cuscinetto in elementi LER

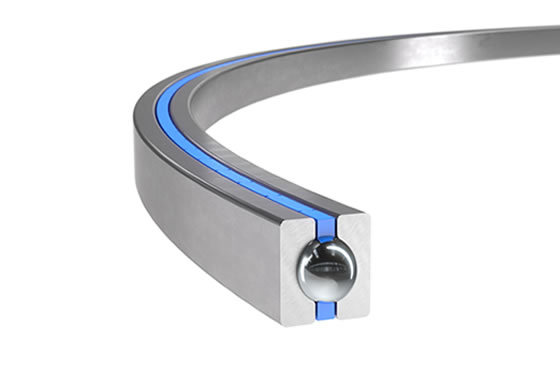

Cuscinetto a sezione sottile LSA

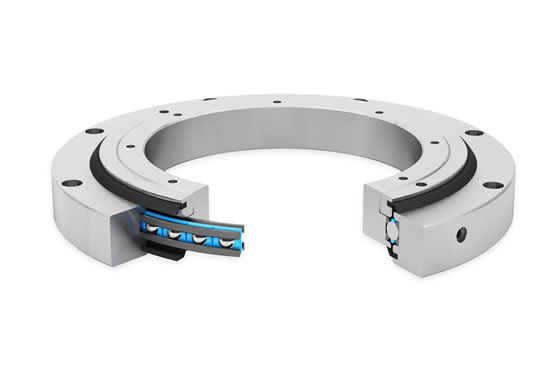

Cuscinetto assemblato LVA in acciaio

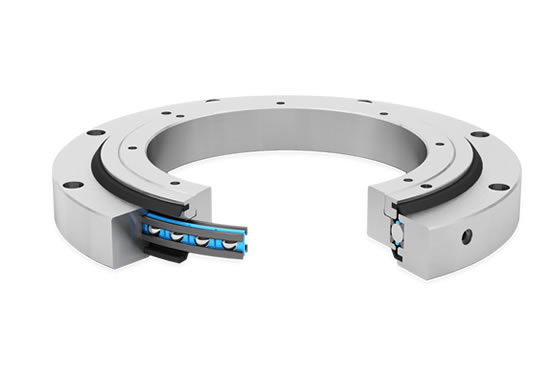

Cuscinetto assemblato LVB in alluminio

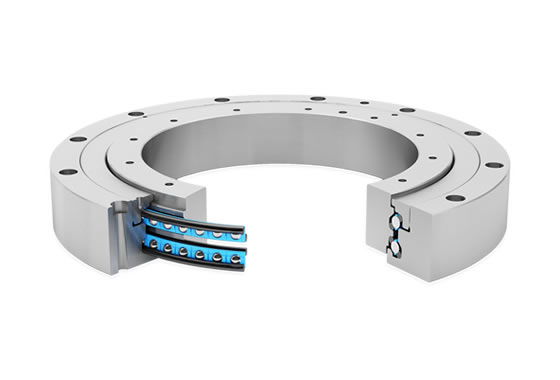

Cuscinetto assemblato LVC

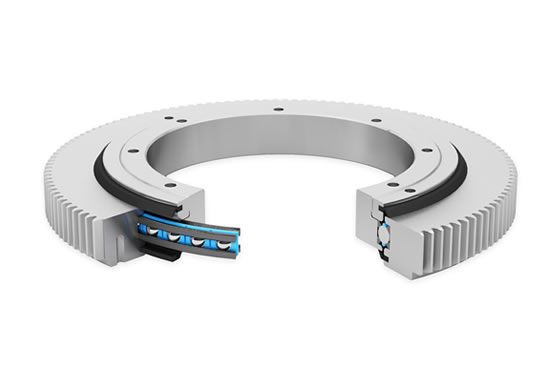

Cuscinetto assemblato LVD

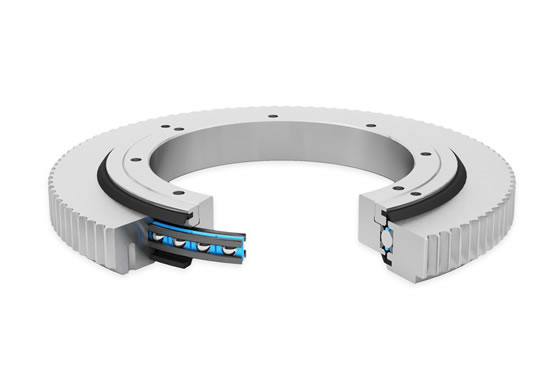

Cuscinetto assemblato LVE

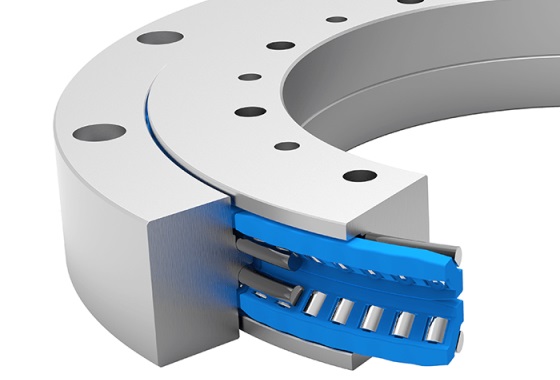

Cuscinetto assemblato a rulli LVG

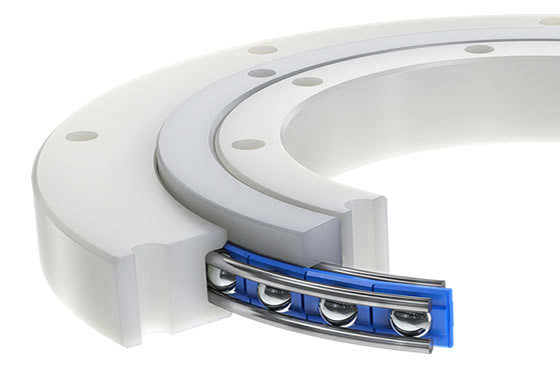

Cuscinetto assemblato LVK in polimero plastico

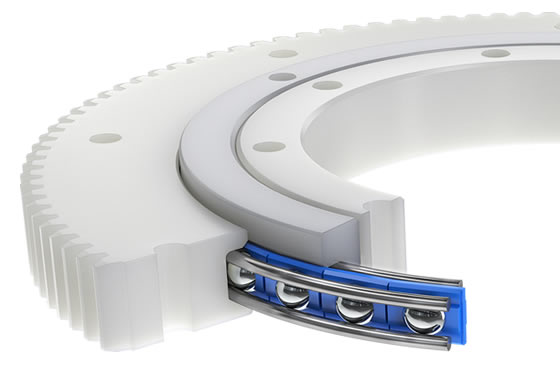

Cuscinetto assemblato LVL in polimero plastico
Cuscinetto assemblato LVM in polimero plastico

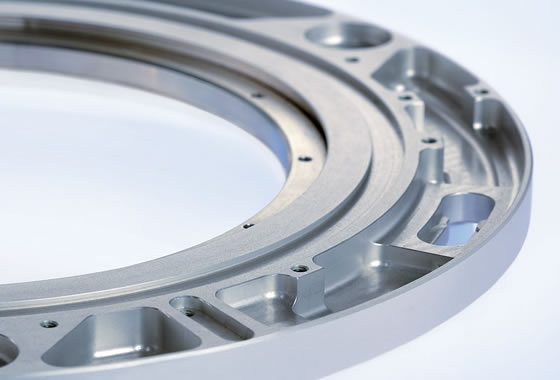

Cuscinetti personalizzati
Franke Torque LTD

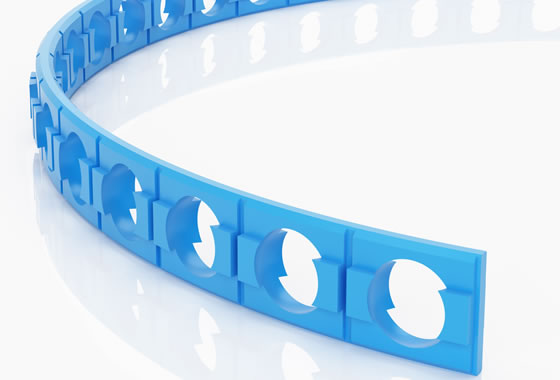

Accessori e ricambi
